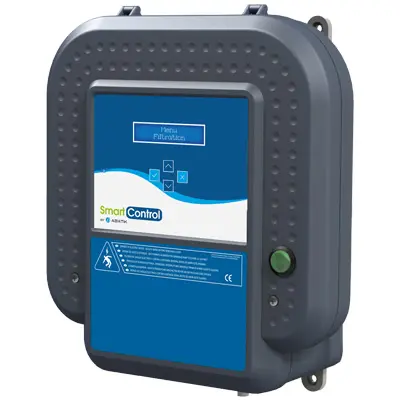

Coffret électrique multifonctions Smart control

Le coffret électrique effectue les opérations nécessaires au bon fonctionnement de la piscine en centralisant la filtration, et l'alimentation électrique des différents équipements.

Le Smart control représente la nouvelle génération de coffrets électriques. Produit novateur et véritable concentré de technologie, il regroupe et automatise des fonctions auparavant réparties en plusieurs appareils, permettant un gain de temps, de place et une économie d'énergie.

Il est conçu pour simplifier le quotidien du propriétaire de piscine tout en lui proposant un produit de qualité.
Produit compatible pour les pompes monophasées jusqu'à 2 CV (pour puissances supérieures, nous contacter ).
En option : possibilité de rendre compatible le coffret pour pompes triphasées ( nous contacter ).

En plus des fonctions réparties par les coffrets électriques classiques, ce produit vous propose les solutions suivantes :

Fonctions

Ajustement automatique au disjoncteur

Un des paramètres fondamentaux dans les réglages de sa piscine est l'adéquation entre la puissance du disjoncteur magnéto-thermique et la puissance de la pompe.
Avec ce coffret universel, le disjoncteur électronique s'ajuste automatiquement. La pompe est protégée, sans risques de faux réglages.

Gestion intelligente de la filtration de l'eau

Obtenir une eau saine et pure est capital pour le confort de baignade mais peut vite s'avérer complexe. Sa température variant toute l'année, le temps de filtration doit être ajusté en permanence.

Le Smart control vous permet de faire de réelles économies d'énergie en automatisant le système de filtration.

Une fois que vous avez choisi l'heure de démarrage, la sonde du Smart control transmet au coffret électrique la température du bassin, et calcule automatiquement le temps exact de filtration nécessaire.

Vous disposez ici de quatre modes :

• Le mode marche forcée (ON) : la filtration fonctionne sans tenir compte d'aucun autre paramètre et jusqu'à ce que vous décidiez de l'arrêter
• Le mode interdit pompe (OFF) : le coffret ne fonctionne pas, peu importe les informations qu'il peut recevoir, jusqu'à ordre contraire de votre part
• Le mode programmable (PROG) : possibilité de décider des heures de filtration (3 programmes possibles) grâce à l'horloge programmable.
• Le mode automatique (AUTO) (thermorégulation) : le Smart control optimise en continu le temps idéal de filtration en fonction de la température de l'eau. Il est possible de renseigner l'heure de démarrage et la durée.

La durée conseillée de filtration quotidienne est de 10h.
Si cette durée vous semble insuffisante, il est possible de la diminuer ou de la rallonger.

Exemple de temps de filtration quotidienne calculé en mode automatique :

L'appareil est de plus capable de détecter la présence d'une couverture ou bâche de piscine. Il adaptera donc automatiquement son temps de filtration en fonction de sa présence.

Le changement d'heure en été et en hiver est également déjà paramétré.

Protection hors-gel

Le Smart control intègre un dispositif hors-gel (désactivable) actif en mode automatique (AUTO) et programmable (PROG). Il se déclenche vers 1 ou 2° en effectuant un test de température de 10 mn toutes les heures.

• Si la température extérieure est inférieure à ce seuil, la filtration se met automatiquement en route pour créer un mouvement dans l'eau et l'empêcher de geler.
• Quand la température dépasse ce seuil, le mode hors-gel se désactive automatiquement.
• Quand la température descend en dessous de 0°, la pompe est actionnée en permanence.

Alimentation des projecteurs et gestion des couleurs

Si votre bassin est déjà équipé de projecteurs, ils seront également quand même compatibles :

• Si ce sont des LED
• Si ce sont des ampoules classiques jusqu'à 100VA. Au-delà, un boitier additionnel est prévu (en option) pour qu'elles puissent continuer à être utilisées sans avoir à les changer.

Le Smart control permet de piloter la très grande majorité des éclairages en programmant les couleurs et animations des LED installées dans les projecteurs via un transformateur 12V. Ces projecteurs peuvent indifféremment être monochromes ou multi-couleurs.

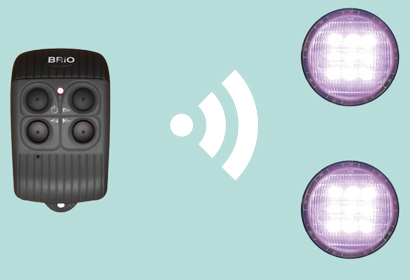

Pour pouvoir télécommander les projecteurs, une télécommande radio 4 voies est fournie, avec son support mural.

Quatre modes de fonctionnement sont disponibles :

• OFF : l'éclairage est éteint
• ON : l'éclairage est allumé 24h/24
• mode programmable (PROG) : pour décider de l'allumage des projecteurs à une heure donnée et pendant une durée précise, via une horloge électronique.
• mode automatique (AUTO) : active l'éclairage à la tombée de la nuit et pour une durée de 4h.

Prise de courant supplémentaire protégée

Parce qu'il est toujours pratique d'avoir à proximité de la pompe une prise de courant disponible, nous mettons à votre disposition ce dispositif ingénieux.
Il est même possible de choisir que l'appareil branché (un arrosage automatique par exemple) se mette en route selon le même mode de fonctionnement que le système de filtration : même heure de départ, même durée... (système d'"asservissement").

Options

Option Régulation de niveau

Il est important de vérifier que le niveau de l'eau est toujours suffisant. Pour cela, 3 options s'offrent à vous :

a/ flotteur simple : le coffret détecte le manque d'eau mais n'actionne aucune commande de remplissage

b/ 2 options qui détectent le manque d'eau et actionnent automatiquement la vanne de remplissage :

• Pour les piscines à skimmer : 1 kit comprenant un flotteur, une électrovanne, le nécessaire de raccordement et un kit de fusibles
• Pour les piscines à débordement : 1 kit comprenant une goulotte 4 flotteurs, une électrovanne, le nécessaire de raccordement et un kit de fusibles

flotteur simple

électrovanne

goulotte 4 flotteurs

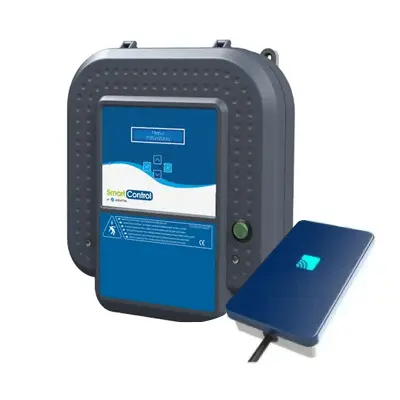

Option boîtier de commande déporté

Pour un confort d'utilisation optimal, vous pouvez contrôler votre coffret via un affichage déporté, en installant un boîtier dans votre maison par exemple.

De cette façon, vous pouvez gérer toutes les fonctionnalités que vous voulez à distance.
Le boîtier doit être installé à une distance maximale de 1000m du coffret (connexion filaire).

Option application Smartphone pour boîtier de commande déporté

Pour une mobilité encore plus importante il est possible de télécharger une application sur votre Smartphone (application disponible sur plateforme iOs et Android) qui permet de commander en Bluetooth jusqu'à 3 boîtiers.
La distance d'action de la télécommande est de 10m.

Cette option vous permet de contrôler à distance toutes les fonctionnalités du Smart control : filtration, éclairage, ...

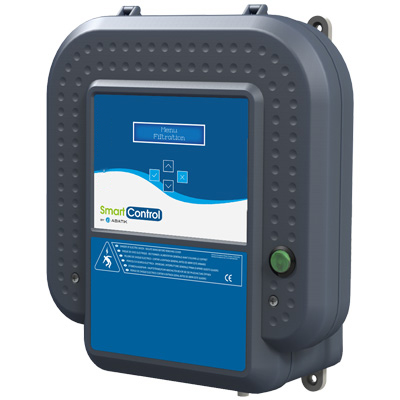

L'interface

Simple et intuitive, elle est composée d'un afficheur multifonctions à cristaux liquides, de 4 touches et de 6 voyants d'état.

Validation, OK. Permet de valider le choix d'un programme

Retour, annule. Permet de retourner en arrière, d'annuler sans valider les modifications en cours

Haut, plus. Permet d'augmenter une valeur, de se déplacer vers le haut dans le défilement de paramètres ou de programmes

Bas, moins. Permet de diminuer une valeur, de se déplacer vers le bas dans le défilement de paramètres ou programmes

Recommandations techniques

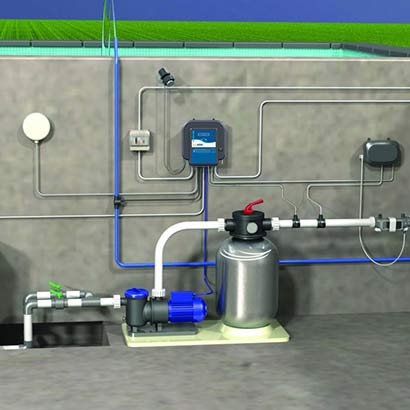

Installation

La protection électrique

Il est important de s'assurer de la bonne protection électrique du Smart control .

Pensez donc à :

• L'installer à l'abri de la pluie, de l'eau et des rayons UV, à plus de 3.50 m du bord de la piscine ou à l'enterrer dans un local technique
• Vérifier l'existence d'une protection court-circuit dont le calibre (maximum 12A) est suffisant pour pouvoir alimenter l'ensemble des équipements connectés au coffret
• Vérifier la présence d'une protection différentielle 30mA avec un pouvoir de coupure supérieur au calibre de protection court-circuit

Raccordement du Smart control

Contenu de l'emballage

• 1 coffret multifonctions Smart control
• 1 sonde de température à visser directement dans un collier de prise en charge 1/2''. Un collier de diamètre 50 mm est également fourni.
• 1 télécommande "Brio" pour contrôler l'éclairage des LED avec son support mural et un sachet pour le fixer (6 vis + 6 chevilles de fixation)
• 1 notice technique
