Ensemble régulation Smart Total

Présentation

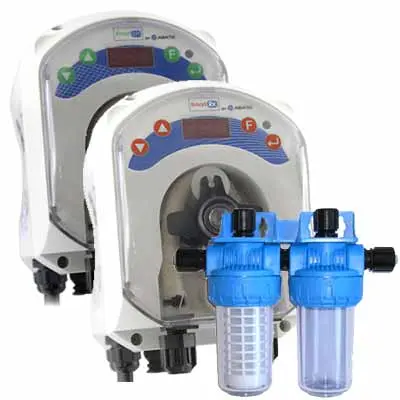

Pompe doseuse Redox Smart Rx

Pompe doseuse péristaltique Smart pH

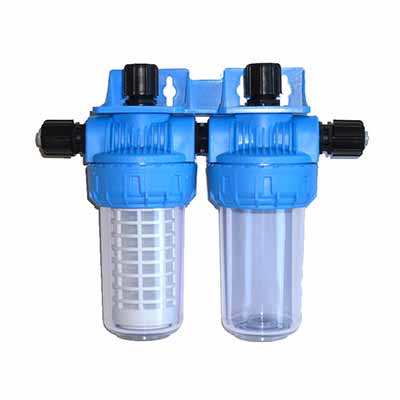

Chambres d'analyse porte 2 sondes

Pompe doseuse péristaltique Smart pH en détail

Fonctionnement

Pompe doseuse Redox Smart Rx en détail

Fonctionnement

Avantages

Chaque pompe doseuse de l'ensemble proposé est :

• Simple d'installation : Grâce à son collier de prise en charge intégrant le porte-sonde ( 1 ) et l'injecteur ( 2 et 3 ), cela ne nécessite qu'un seul perçage sur la canalisation pour son installation.
• Précise : Sa régulation proportionnelle/séquentielle n'injecte que la juste quantité de correcteur de pH ou de chlore liquide en fonction des besoins.
• Personnalisable : Préréglée en usine, elle peut être paramétrable en fonction de besoins spécifiques.
• Maintenance aisée : La sonde se calibre grâce aux solutions tampon (pH 4 et pH 7) et le point de consigne se règle avec les touches + et - du boîtier.
• Silencieuse : Grâce à sa motorisation robuste, son tube est comprimé par deux galets (principe de la pompe péristaltique) permettant l'injection du liquide correcteur de pH.
• Economique : Sa mécanique simplifiée et ses pièces d’usure peu onéreuses la rendent économique à l’achat et à l'utilisation.
• Fiable : Le mécanisme d'entraînement de la pompe est équipé d'un roulement à billes assurant une meilleure fluidité de mouvement et une usure moindre des pièces.
• Peu encombrante : Ses faibles dimensions 140,5 x 97 x 129, 4mm facilitent son installation même dans les locaux techniques exigus.

Collier de prise en charge intégrant le porte-sonde et l'injecteur.

Panneaux de commande

Smart Rx dispose d'un écran digital affichant :

• le potentiel Redox exprimé en mv,
• le point de consigne,
• les défauts.

Smart pH dispose d'un écran digital affichant :

• le pH mesuré,
• le point de consigne,
• les défauts.

• Vert fixe : pompe allumée
• Vert clignotant : pompe en fonctionnement
• Rouge fixe : pompe éteinte
• Orange fixe : paramétrage en cours
• Orange clignotant : amorçage de la pompe en cours

Caractéristiques techniques

Dimensions

Connections

Smart pH et redox vue de dessous

Raccord d'aspiration ( a )
Raccord de refoulement ( b )
Interrupteur Marche/Arrêt/Auto amorçage ( c )
Prise sonde pH ( d )
Prise sonde de niveau de bac optionnelle ( e )
Câble d'asservissement ( f )
Câble d'alimentation ( g )

Schéma d'installation

Chambres d'analyse porte sonde en détail

En moyenne, une sonde d'analyse dure 1 à 2 ans. La chambre d'analyse permet d'accroître la longévité de la sonde jusqu'à 4 ans. Une sonde coûte assez cher, c'est pourquoi il vaut mieux en prendre soin pour assurer sa longévité ! Une chambre d'analyse est un récipient qui protège la sonde et la maintient toujours en eau.

Elle permet d'assurer :

• Une mesure toujours fiable,
• Une maintenance simplifiée,
• Une longévité accrue.

Nos modèles de chambres d'analyse sont compatibles avec les sondes standard de mesure du pH ou sonde Redox de mesure du taux de chlore. Les chambres d'analyse sont vendues seules sans sonde.

Livré avec un kit de raccordement composé de :

• 2 colliers de prise en charge diamètre 50 mm
• 2 vannes de 1/2”
• 4 mètres de tube PE
• 1 filtre
• 1 patte de fixation

Composition du kit

• 1 boîtier pH avec écran digital et boutons de paramétrage ( 1 ),
• 1 pompe doseuse péristaltique auto-amorçante intégrée ( 2 ),
• 1 sonde pH avec câble de 5m ( 3 ),
• 1 pompe doseuse péristaltique auto-amorçante intégrée ( 2 ),
• 1 sonde Rx avec câble de 5m ( 3 ),
• 2 colliers de prise en charge Ø50mm avec porte-sonde et injecteur intégrés ( 4 ),
• 2 obturateurs de porte sonde ( 5 ),
• 2 tubes cristal en PVC ( 6 ),
• 2 crépines d'aspiration de correcteur de pH ( 7 ),
• 2 kits solutions tampon pH4 et pH7 + 1 flacon vide pour le lavage de la sonde pH ( 8 ),
• 2 pattes de fixation murale avec chevilles et vis de fixation ( 9 ),
• 6 joints toriques et 2 entretoises ( 10 ),
• 2 fraises Ø24mm pour le perçage de la canalisation ( 11 ),
• 1 manuel d'utilisation
• 1 chambre d'analyse avec porte 2 sondes
