Projecteur LED Weltico Diamond et Rainbow Power ELEGANCE

Les projecteurs de piscine à LED Weltico Diamond et Rainbow Power offrent un éclairage de qualité tout en garantissant une consommation d’énergie réduite par rapport à une lampe à incandescence.
Leur technologie LED garantit une meilleure longévité, ainsi qu’un échauffement moins important qu’une ampoule traditionnelle.

Les projecteurs sont livrés avec leur niche spécifique à choisir selon le revêtement du bassin (paroi béton + liner ou panneaux).

Plusieurs modèles sont proposés : le Diamond Power 6 LED coloris blanc, et le Rainbow Power 6 ou 12 LED.

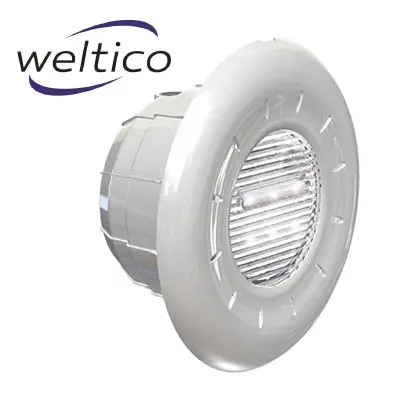

Projecteur DIAMOND POWER

Projecteur RAINBOW POWER

Caractéristiques techniques (versions LINER-BETON et PANNEAUX)

Les avantages

• Lampe LED en version 6 ou 12 LED, disponible en Blanc ou en Couleur.
• Niche compacte (135mm).
• Le montage du bloc optique de la niche s'effectue sans outils.
• Couleur disponible pour l'enjoliveur: blanc.
• Très bon rendement lumineux qui se traduit par des économies d’énergie allant jusqu’à 80%.
• Durée de vie utile de 50 à 100 fois supérieure à celle d’une lampe traditionnelle.

Consommation énergétique

Contrôlez vos projecteurs à distance (en option)

Les projecteurs Diamond Power et Rainbow Power sont contrôlables à distance par télécommande. La télécommande permet d'allumer ou éteindre les projecteurs à distance (jusqu'à 50 m d'éloignement).

Télécommande pour projecteur LED blanc Diamond Power

Portée	50 m
Alimentation	CR20323V
Fréquence	433.92 MHz
Puissance	230V, 50 HZ
Charge max	1000W /5A

Télécommande universelle Weltico

Télécommande + boitier CPL pour projecteur LED couleur Rainbow Power

Le projecteur est doté d’un récepteur RF (Radio Fréquence) intégré permettant de recevoir le signal de la télécommande jusqu’à 50 mètres en terrain découvert. Sa fréquence spécifique permet d'éviter les interférences avec les télécommandes des autres appareils de la maison.

Télécommande

Elle commande le boitier CPL pour le changement de couleur et la mise en marche/arrêt du projecteur.

5 boutons :

• 1 bouton d’arrêt.
• 2 boutons défilement couleur fixe.
• 2 boutons défilement programme.

Boitier CPL

Le boitier se raccorde au câble d’alimentation des projecteurs, à la sortie du transformateur.

Il permet de piloter jusqu’à 4 projecteurs couleur sur une longueur de câble de 25 mètres maximum.

Le signal est transmis par les câbles d’alimentation des projecteurs.

Les branchements électriques

Le transformateur

Le transformateur sur lequel le projecteur LED sera raccordé doit avoir une tension au secondaire de 12v.

Sa puissance doit être en adéquation avec la puissance du ou des projecteurs à connecter. Prévoir une alimentation d'une puissance supérieure de 10% à la puissance consommée par le projecteur.

Le tableau ci dessous indique le nombre de projecteurs qu'un transformateur peut alimenter en fonction de sa puissance.

Les câblages

Pour les courants faibles et fils courts, n’hésitez pas à être très surabondants. N’oubliez pas que les chutes de tension peuvent être très fortes sur de mauvaises connexions, cosses mal serrées et fils oxydés.

Mesurer la tension au bout du câble sans le projecteur (tension minimum requise: 10,5V / tension maximum supportée: 13,5V)

Reportez-vous au tableau ci-dessous pour définir la section de câble en fonction de la longueur et de la puissance (valeurs données pour la connexion d'un projecteur).

Contenu de l'emballage

• 1 lampe LED
• 1 niche
• 1 enjoliveur
• 1 connecteur avec presse étoupe
• Les joints et contre bride
• 1 sachet de vis de fixation
• 1 gaine + câble électrique
• 1 notice technique
