Régulateur de niveau d'eau CCEI Lineo 5S pour piscine à débordement

Pour le fonctionnement d'une piscine à débordement ou d'une piscine miroir (avec débordement sur tout le périmètre du bassin), il est nécessaire d'installer un coffret de régulation de niveau d'eau .

Principe d'une piscine à débordement :

Une piscine à débordement reçoit plus d'eau qu'elle ne peut en contenir et "déborde" en dehors du bassin. L'excédent d'eau est récupéré dans un bac tampon, dont le niveau doit être régulé pour fonctionner avec la pompe de filtration.
Le coffret de régulation de niveau Lineo 5S contrôle et régule automatiquement le niveau d'eau contenu dans le bac tampon.
La stabilité du niveau d'eau assure un débordement fluide et constant pour votre piscine.

Fonctionnement du coffret Lineo 5S :

Équipé de 5 sondes gérées par microcontrôleur et d'une électrovanne de remplissage, le coffret de régulation Lineo 5S évalue avec précision le niveau d'eau contenu dans le bac tampon.
En y maintenant un niveau d'eau stable, le coffret Lineo 5S évite à la pompe de filtration (sensible au manque d'eau) d'aspirer de l'air et de s'endommager.
Une électrovanne de vidange (en option) permet de gérer les trop pleins.

Gestion des niveaux

En présence de baigneurs, le niveau d'eau augmente et le débit d'eau envoyé vers le bac tampon est plus important. A l'inverse, lorsque vous quittez votre bassin, le niveau de l'eau retombe. Le coffret de régulation de niveau Lineo 5S permet de maintenir un volume d'eau constant dans le bac tampon.

Les 5 sondes placées dans votre bac tampon (1 sonde de référence + 4 sondes de niveau), permettent de détecter 4 niveaux d'eau différents :

Niveau 1 - Trop plein / Marche Forcée
Niveau 2 - Fin de remplissage
Niveau 3 - Début de remplissage
Niveau 4 - Sécurité - Manque d'eau / Arrêt de la pompe

Lorsqu'une sonde détecte un niveau d'eau anormal, elle envoie l'information au coffret de régulation.
Celui-ci prend le contrôle de la pompe de filtration, afin de forcer ou de suspendre son activité.
Ce dispositif permet de réguler au mieux le niveau d'eau du bac tampon et préserve le bon fonctionnement de l'ensemble.

Une régulation multifonctions - descriptif

Fonction "Trop-plein"

Lorsque le niveau de l'eau atteint la sonde n°1, votre coffret de régulation Lineo détecte un trop-plein.
Le trop-plein d'eau peut être causé :

• Par un débordement excessif du bassin principal vers le bac tampon,
• Par un excès d'eau (remplissage, pluie...),
• Par une défaillance du circuit de filtration.

Pour corriger ces déséquilibres, votre coffret de régulation Lineo 5S procède par étapes :

1) Il déclenche votre pompe, afin de rétablir un niveau correct.

2) Si au bout de 10 minutes la pompe n'est pas venue à bout de l'excédent d'eau dans le bac tampon, le coffret de régulation déclenche l'ouverture d'une électrovanne de vidange (en option). Actionnée également pendant 10 minutes, l'électrovanne de vidange va permettre de faire descendre le niveau de l'eau de la sonde n°2 à la sonde n°3.

3) Si au bout de 10 minutes de vidange, le niveau d'eau n'a toujours pas baissé, votre coffret Lineo 5S enclenche la marche forcée de votre pompe, jusqu'à ce que la sonde n°1 soit hors de l'eau.

Dans le cas d'un trop-plein important, le coffret Lineo 5S laisse monter le niveau d'eau, afin d'évacuer l’excédent par sur-verse. Cette fonction se met en place au bout de 20 minutes de marche forcée.

Afin de contrôler le niveau d'eau, le coffret Lineo 5S maintient ensuite la marche forcée. Votre pompe se met en route 10 minutes toutes les heures, jusqu'à ce que la sonde n°2 soit à son tour hors de l'eau. Ce dispositif spécifique évite ainsi à votre pompe de fonctionner inutilement en cas de trop-plein.

Fonction "Remplissage"

Lorsque la sonde n°3 est hors de l'eau, le coffret Lineo 5S détecte que le niveau d'eau est descendu en dessous du seuil "début de remplissage". Il déclenche alors l'ouverture de l'électrovanne de remplissage. Cette fonction permet au bac tampon de se remplir jusqu'à ce que le niveau "fin de remplissage" soit atteint.

Fonction "Manque d'eau"

Pour préserver les capacités de votre pompe de filtration, le coffret Lineo 5S détecte le manque d'eau. Si le niveau d'eau passe en dessous de la sonde n°4, il interdit le fonctionnement de votre pompe. Dès que le niveau atteint de nouveau la sonde n°3, le coffret autorise votre pompe à se remettre en marche. Cette sécurité permet d'éviter à votre pompe de filtration de tourner sans eau et préserve son fonctionnement.

Panneau d'affichage

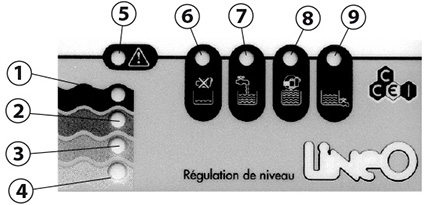

Doté d'un panneau d'affichage LED, votre coffret de régulation Lineo 5S vous permet de suivre avec précision le niveau d'eau de votre bac tampon. L'affichage indique également le processus mis en place par votre coffret :

1) Trop-plein
2) Fin de remplissage
3) Début de remplissage
4) Manque d'eau
5) Voyant défaut
6) Voyant Interdit Pompe
7) Voyant électrovanne de remplissage
8) Voyant marche forcée
9) Voyant électrovanne de vidange

Mise en place des sondes

Le coffret de régulation Lineo 5S est livré avec :

• Un jeu de 5 sondes avec câbles de 10m. Ces câbles sont dotés de repères.
• 5 connexions étanches et 5 lyres de fixation dédiées aux sondes.
• Une électrovanne de remplissage (24V, raccordement 1") avec filtre, obligatoire lors du montage.
• Un câble d'alimentation

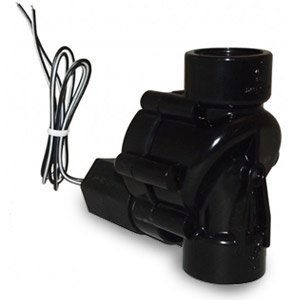

Vanne de remplissage

Jeu de 5 sondes

Installation des sondes :

L'espacement vertical entre chaque sonde doit être d'au moins 5 cm. Elles doivent être installées si possible dans une goulotte, afin de les écarter de la paroi du bac tampon.
Si la longueur de câble fournie est insuffisante pour relier vos sondes à votre coffret, vous pouvez la rallonger. Il est conseillé pour cela d'utiliser une boîte de dérivation.
