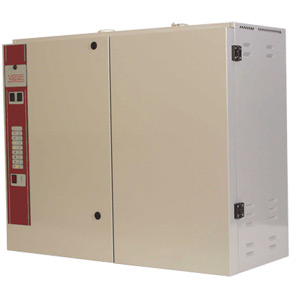

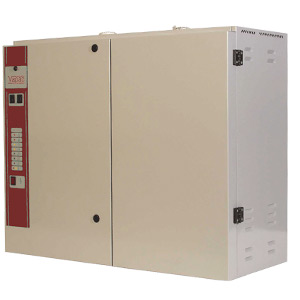

Générateurs de vapeur : présentation

Les générateurs de vapeur TEDDINGTON sont robustes, fiables et simples d’utilisation.
Ils fonctionnent sans traitement d’eau et ne nécessitent que très peu d’entretien.
Chaque générateur doit être raccordé uniquement au réseau d’eau de ville.
Pilotés par un régulateur avec afficheur de température intégré à sa façade, chaque générateur ajuste automatiquement la production de vapeur en fonction du besoin de chaleur au degré près. Lorsque la température du hammam est inférieure à la valeur souhaitée, l’électrovanne s’ouvre et l’eau entre dans le cylindre de vaporisation puis se transforme immédiatement en vapeur. Sous l’effet de la pression, la vapeur se dirige ensuite vers le hammam, assurant ainsi une température d’utilisation très stable.
Grâce à une puissante pompe de vidange intégrée sous l’appareil, les résidus de calcaire sont aspirés puis évacués, évitant ainsi les maintenances lourdes.
Le générateur de vapeur se vidange automatiquement en cas d’arrêt prolongé, évitant ainsi toute stagnation d’eau dans l’appareil.
Une sonde de niveau d’eau anti-débordement et une protection électrique intégrée assurent à chaque appareil le niveau de sécurité maximum.

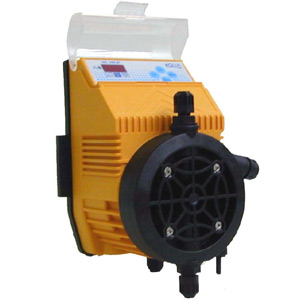

Pour enrichir la vapeur d’un parfum envoûtant avec une impression de bien-être et de propreté, un ensemble d'injection d'huiles essentielles pour hammam est proposé en option.

Débit de vapeur optimal La production de vapeur reste adaptée au volume du Hammam. Simplicité des réglages D'un coup d'œil, le voyant de façade, rouge, orange ou vert, indique clairement l'état du générateur de vapeur - Des pictogrammes très simples imprimés sur l'appareil permettent une interprétation précise. Régulation de la température Le générateur de vapeur est entièrement autonome, l'ordre de production de vapeur est donné par l'afficheur / régulateur. La température est pré réglée à 40°C mais modifiable à partir des commandes en façade. Le générateur de vapeur est également prévu pour être commandé à distance par un interrupteur de fonctionnement déporté ou une minuterie. Des contacts secs permettent un report à distance du défaut ou du fonctionnement de l'appareil.

Dispositif anti mousse Le système de contrôle VapaNet repère la formation de mousse et déclenche de courtes vidanges, permettant ainsi de maintenir la production de vapeur avec très peu d'interruptions. Porte en façade sur gonds et bas de caisson en acier inoxydable L'accès en façade réduit l'encombrement nécessaire pour l'installation du générateur et simplifie l'accès aux composants électriques et hydrauliques. Le bas de caisson en acier inoxydable permet le nettoyage facile et une longévité maximale. Un accès permet de remplacer les cylindres de production de vapeur avec aisance et d'effectuer la maintenance de manière rapide et simple. Entrée de câbles électriques Tous les caissons VAPAC sont équipés d'une plaque presse-étoupe amovible à la base du compartiment électrique.

Voyant utilisateur en façade : Le générateur de vapeur est équipé en façade de voyants d'état et de l'affichage numérique de la température. Grâce à cet affichage, vous pourrez visualiser l'état de l'appareil tel que générateur à l'arrêt, en service ou en pause, défaut de vidange ou d'alimentation en eau, surintensité, délai de maintenance dépassé, maintenance en cours ou terminée. L'utilisateur ou le technicien sera très vite renseigné sur l'état de fonctionnement du générateur de vapeur.

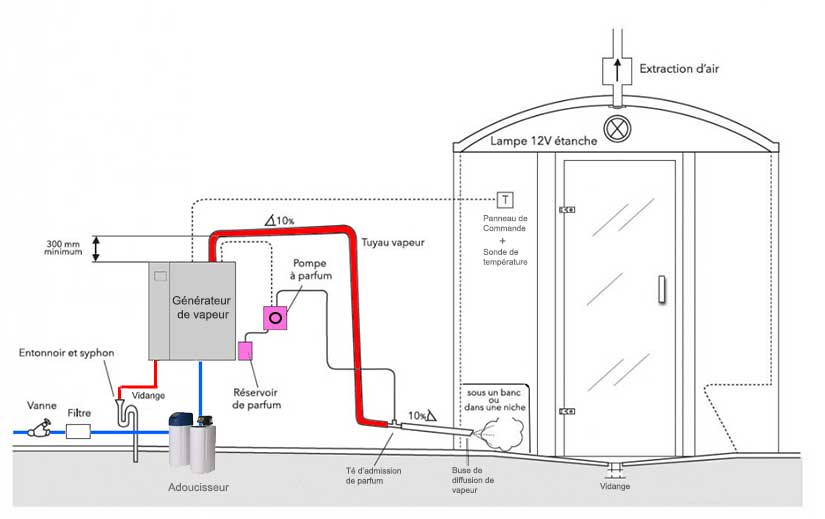

Schéma de montage d'un hammam

1. Vanne d'arrêt 2. Filtre 3. Evacuation des condensats 4. Eau froide 5. Générateur de vapeur TEDDINGTON 6. Pompe à parfum

7. Tuyau de distribution de vapeur (10% d'inclinaison) 8. Réservoir de parfum 9. Té avec clapet d'injection anti retour inox 10. Buse diffusion de vapeur (sous un banc ou dans une niche) 11. Sonde de température 12. Vidange 40mm, sol avec une pente de 1/100 pour vidanger

---

---
