Présentation d'OXYNEO

L'innovation pour un confort inédit Oxineo est un système innovant de désinfection des eaux de piscines basé sur le principe de la génération électrolytique de désinfectants. Ce système doit son efficacité à son mode de fonctionnement unique et à ses électrodes en diamant dopé (Adamant Electrodes) issues des NanoTechnologies. La centrale Oxineo comporte une ou deux cellules DiaCell, dont le dimensionnement est défini en fonction des caractéristiques de la piscine (volume, température, fréquentation,etc.). Ces cellules comportent 2 à 6 Adamant Electrodes. Grâce à ce nouveau type d’électrodes, la désinfection des eaux de piscines est possible sans ajout de produit chimique, évitant ainsi les inconforts tels que l’odeur désagréable liée au chlore, les irritations de la peau ou encore le dessèchement des cheveux. Les cellules DiaCell présentes dans le système Oxineo assurent la génération de désinfectants, majoritairement à base d'oxygène actif, directement à partir de l’eau et des sels minéraux qu’elle contient, sans pour autant changer sa composition (pas d’appauvrissement de l’eau en sels minéraux). L'action combinée de ce mélange de désinfectants présents en faible quantité permet la destruction ciblée des micro-organismes ainsi que l’élimination des algues ou encore des résidus de lotion et huiles solaires présents dans l'eau. Le diamant au service de l'écologie Véritable centrale de désinfection autonome, Oxineo offre un confort de baignade inégalé grâce à une décontamination nettement supérieure aux systèmes en usage. Sans ajout de produits chimiques ni d'algicides, Oxineo désinfecte sans odeur ni irritation en préservant l'environnement et toute la famille. Oxineo peut être adapté à la majorité des installations existantes. Oxineo est particulièrement préconisé pour les piscines intérieures car il ne produit pas de vapeurs corrosives pour le bâtiment, son efficacité est optimale même dans le cas d'eaux chauffées, les variations de pH n'affectent pas son rendement. Dans le cas d’une installation d’Oxineo sur un bassin existant il n’est pas nécessaire de remplacer l’eau du bassin sauf dans le cas de traitement au brome, pour lequel il est impératif de vider le bassin et de rincer à l’eau claire toute la filtration. Pour permettre à Oxineo de fonctionner correctement il faut prévoir une faible salinité de l'eau (1g de sel/litre) qui n'affectera pas l'équipement de votre piscine.

Mise en place

Oxineo est très facile à installer sur la plupart des filtrations existantes, il suffit de le raccorder en By Pass après le filtre et après tout système de chauffage.
Le circuit hydraulique assure l’alimentation en eau des cellules DiaCell.
La production d’oxygène actif étant importante le débit d’eau circulant dans Oxineo est relativement faible, c’est pourquoi la connexion hydraulique en entrée et en sortie est réalisée sur des raccords-union avec joints O-Ring de diamètre 32 mm.
Le raccordement électrique se fait par une simple prise de courant (à protéger par un différentiel de 30mA norme C15-100) à raccorder au secteur 220v.
Il n’y a pas d’asservissement électrique à prévoir Oxineo est autonome et possède ses propres protections.
Les paramétrages et les réglages de la centrale sont très simples et intuitifs grâce à l’afficheur LCD et aux boutons de commande en façade de l’appareil.
Des cycles réguliers d’inversion de polarité sont programmés par l’appareil pour lutter contre les dépôts calcaires sur les plaques des cellules DiaCell.
L’électronique avec source de courant spécifique est destinée à alimenter les cellules DiaCell en courant continu basse tension. Elle comporte également un microcontrôleur assurant un fonctionnement optimal des DiaCell.
Les capteurs permettent de mesurer le débit d’eau dans l(es)a DiaCell, la température et la conductivité de l’eau et d’informer l’utilisateur d’éventuels dysfonctionnements de l’unité.
Les cellules DiaCell doivent être remplacées tous les 4 à 5 ans en fonction de l’utilisation de l’appareil.
Oxineo vous informe de l’état des cellules.

L’entretien est simple, il suffit de vérifier et nettoyer le filtre crépine une fois par an, une correction de la conductivité (apport de sel) doit être effectuée en cas d’ajout substantiel d’eau « neuve » dans le bassin.

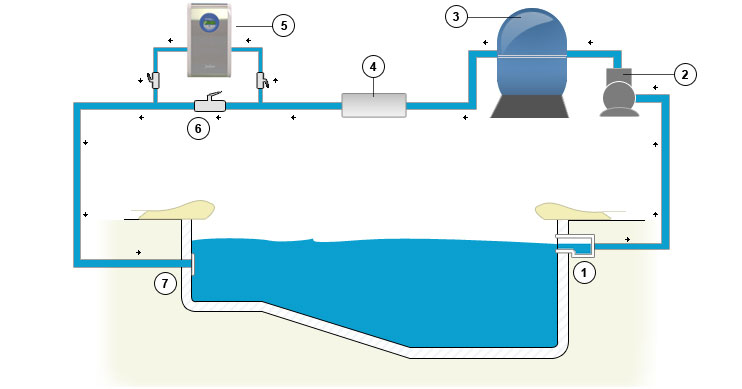

1. Aspiration - 2. Pompe - 3. Filtre - 4. Chauffage - 5. Oxineo - 6. By-pass - 7. Refoulement.

Recommandations :

- Oxineo doit être installé dans un endroit abrité (humidité relative < 85%, temp. 5-45°C).

- La dureté de l'eau ne devrait pas dépasser 40°f (400ppm de CaC03) et doit être stabilisée.

- Tous les systèmes Oxineo sont livrés prêts à être raccordés et mis en service.

Les PLUS

Une solution intelligente pour des résultats inégalés :

- Destruction de tous les micro organismes 3 à 5 fois plus rapidement que le chlore.
- Action rémanente sur l'ensemble de l'eau du bassin, donc pas d'ajout de produits.
- Aucune odeur de chlore.
- Pas d'irritation des yeux.
- Pas de dessèchement de la peau ni des cheveux.
- Pas de corrosion du bassin et du système de filtration.
- Meilleure stabilité du pH.
- Système autonettoyant et désinfection quotidienne automatisée.
- Faible consommation électrique.
- Particulièrment préconisé pour piscines intérieures.

Caractéristiques

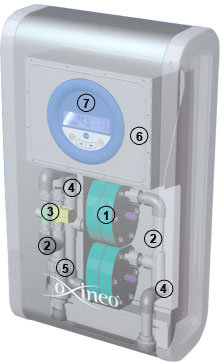

Descriptif 1. DiaCell, module(s) générant les désinfectants. 2. Canalisations et raccords pour la circulation de l'eau. 3. Capteurs de mesure de débit, de la conductivité et de la température. 4. Eléments permettant la mise à la terre de l'eau. 5. Filtre de sécurité intégré. 6. Unité électronique alimentant les DiaCell en courant continu basse tension. 7. Ecran de contrôle et de paramétrage.

Plusieurs modèles d'Oxineo sont disponibles et la bonne configuration doit être choisie en fonction de la taille et de la fréquentation de la piscine.

Configurations

Type d'Oxineo	80	120	150	200
Volume de la piscine (m3)*	< ou = à 80	< à 120	< à 150	< à 200
Débit recommandé du by-pass (m3)	0,9	1,2	1,8	2,4

* Fréquentation pour usage privé normal (4-5 pers. / jour).

Configurations communes à tous les modèles

Dimensions / poids / connection	86 x 48 x 31 cm / 30 à 45kg / PVC DN32
Stabilité à la pression	jusqu'à 3 bar
Perte de charge 18°C (bar)	0.2 / 0.5 bar
Température de fonctionnement	min. 5°C / max. 45°C
Conductivité recommandée	2.0-3.0 mS/cm (approx. 1g/L de sel)

Spécifications électriques

Tension d'alimentation (AC)	230V + ou - 10% , 50Hz ou 120V + ou - 10% , 60Hz
Consommation énergétique env.	0.005 à 0.15kWh/m3 par jour

Schémas

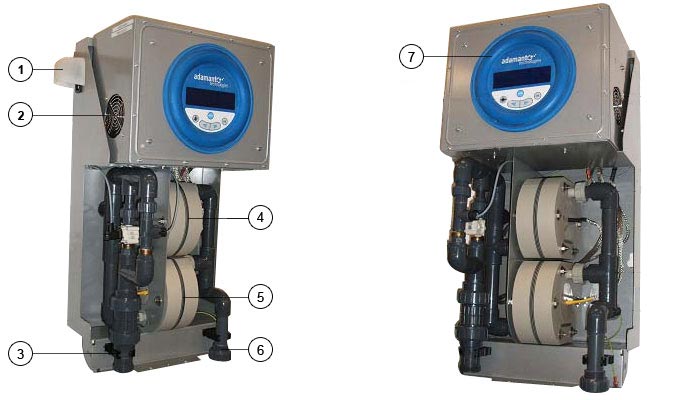

Les composants

1. Fiche secteur, interrupteur porte-fusible 2. Ventilateur 3. Entrée hydraulique 4. DiaCell A

5. DiaCell B 6. Sortie hydraulique 7. Contrôleur avec écran

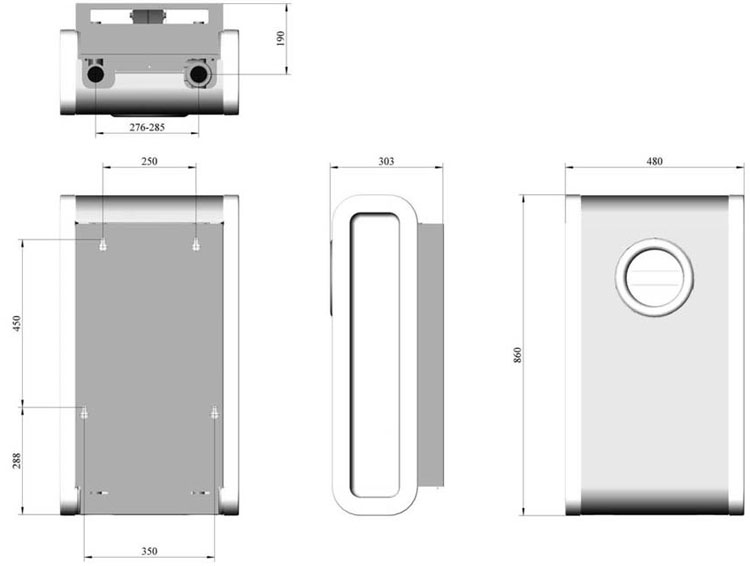

Les dimensions
